高桿燈照明設計及燈桿生產要求

　　目前，高桿燈燈具在市場的需求越來越旺盛，但是市面上產品的質量卻不盡人意，很多在質量達不到要求，主要原因是一些小作坊式廠家生產的高桿燈充斥整個市場，加上個別客戶都比較喜歡價格更為便宜的高桿燈，這樣陷入一個惡性循環。高品質高桿燈也越來越少見了。

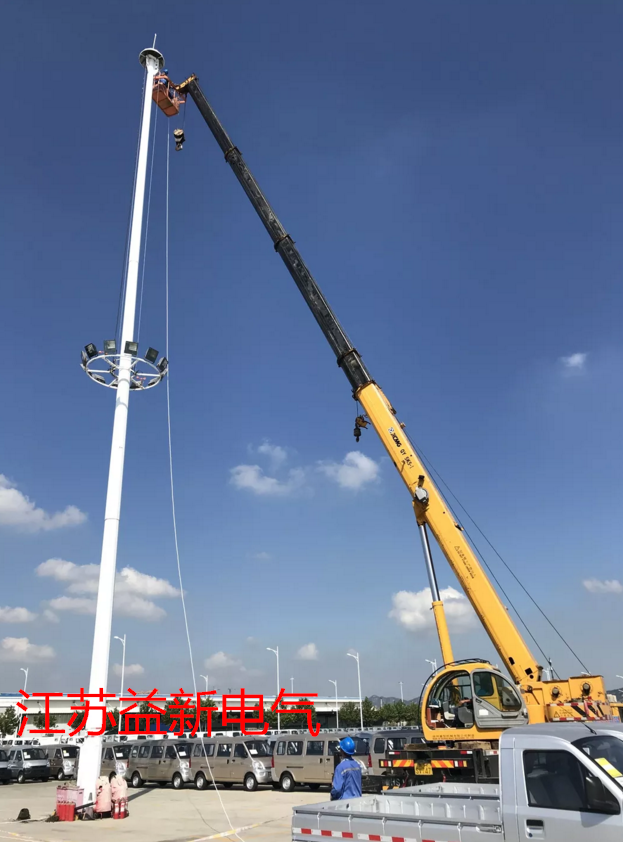

　　高桿燈一般是指15米以上鋼制錐形燈桿和大功率組合式燈架構成的新型照明裝置。它由燈頭、內部燈具電氣、桿體及基礎部分組成。燈頭造型可根據用戶要求、周圍環境、照明需要具體而定;內部燈具多由泛光燈和投光燈組成,光源采用NG400高壓鈉燈,照明半徑達60米。桿體一般為棱錐形獨體結構,用鋼板卷制而成,高度為15—40米，多為兩到三節構成。

　　配置

　　1.燈桿為八棱、十二棱、十八棱錐形桿體，由高強度優質鋼板經剪制、折彎、自動焊接成形，一般高度有2 5、3 0、3 5、40等規格，設計最大抗風能力可達6 0米/秒，每種規格由3至4節插接組成. 配法蘭鋼底盤，直徑1米至1.2米，厚3 0 mm至4 0 m m。

　　2.功能性以框架結構為主，也有以裝飾性為主材料以鋼通、鋼管為主，燈桿、燈盤采用熱浸鋅處理。

　　3.電動升降系統由電動馬達、卷揚機、三組熱浸鍍鋅控鋼絲繩及電纜等組成。燈桿體內安裝，升降速度為每分鐘3至5米。

　　4.導向、卸荷系統由導向輪和導向臂組成，確保燈盤在升降過程中不會發生橫向移動，保證燈盤上升到位時，能將燈盤自動脫落并由掛鉤鎖定。

　　5.照明電器系統設6—2 4盞4 0 0 w一1 0 0 0 w金鹵(白光)、投光、泛光燈具，電腦時控器可自動控制開關燈時間及部分照明或全照明，

　　6.防雷系統：燈頂加裝1.5米長避雷針，地下基礎裝1根1米長接地線并與地下螺栓焊接。

　　燈桿的生產要求：

　　1、高桿燈燈桿主體采用一次成型，鋼桿(Q235)焊縫須平整光滑，整根燈桿體焊縫凸起的部分與本桿體平整誤差應不大于±1mm。燈桿焊接方式為自動氬弧焊接，著色探傷檢驗達焊接國際GB/T3323-1989111標準要求。燈桿套接方式采用穿釘加頂絲固定。

　　2、燈桿防腐處理為熱鍍鋅，鍍鋅層表面光滑美觀，光澤一致。無皺皮、流墜及鋅瘤、起皮、半點、陰陽面缺陷存在，鋅層厚度達到85μm以上，鍍鋅層附著力應符合GB2694-98標準，保證8年不褪色，燈桿的抗風能力按36.9米/秒設計。燈桿防腐壽命大于20年。

　　3、燈桿表面噴塑厚度≥100μm，附著力達到GB9286-880級，表面光滑：硬度≥2H，采用室外耐候性材料，噴塑材料為全聚酯塑粉。

　　4、燈桿工藝和驗收標準按國家標準執行。設計系數1.8.燈桿的設計壽命大于20年。

　　5、燈桿設計應便于導線穿接，手孔門采用背包門形式。燈桿桿門必須平整光滑，與本桿平整誤差不大于±1mm，相同燈桿門與門互換性要好，達到防盜防雨要求。桿門切割后局部做加強處理，基本達到原整體桿的強度。

　　適用范圍

　　高桿燈的使用范圍：城市廣場、車站、碼頭、貨場，公路，體育場、立交橋。
