太陽能路燈基礎（地籠）施工規格

太陽能路燈基礎（地籠）施工規格

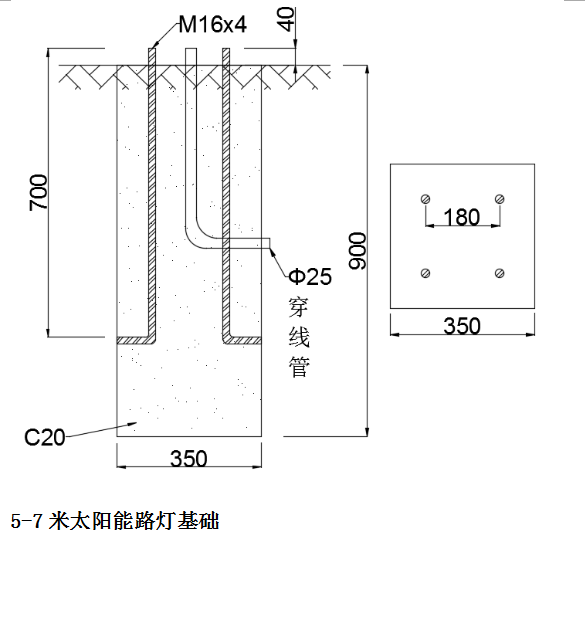

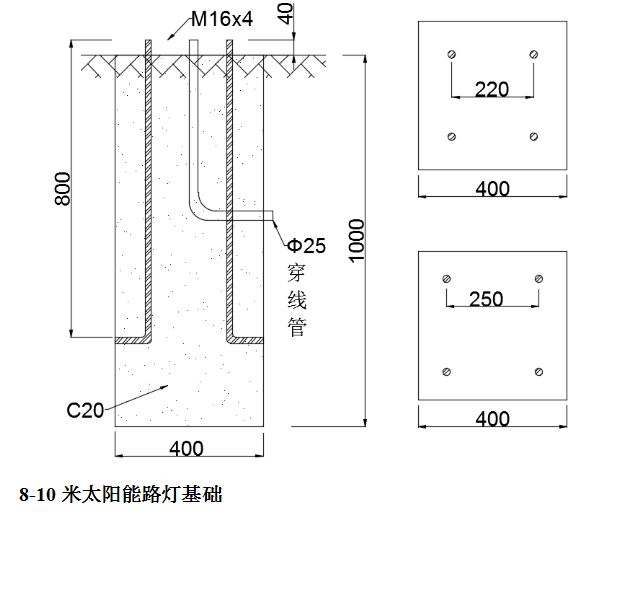

基礎施工說明

一、 螺栓

1.1地腳螺栓采用優質鋼材（A3）加工而成，頂端放50mm螺牙，并配上4只螺母4只墊片，下端以R100彎折150mm，整個基礎共4根螺栓。

1.2用?16圓鋼將4根螺栓焊接成正方形。

1.3上端螺牙應統一超出水平面50mm，施工前螺牙應用透明膠帶裹好，以防水泥漿砂粘上，導致不便擰固螺母。螺栓下端彎向一致對外。

1.4穿線管應與電瓶或市電電纜方向一致。

二、 鋼筋網與混凝土

2.1此基礎為鋼筋混凝土結構，按《建筑地基基礎設計規范》GBJ7-89等標準設計。

2.2水泥的標號應在425#以上，基礎底部墊層不低于50mm，鋼筋保護層混凝土厚度不小于50mm，混凝土強度等級不低于C18（200kgf/cm2），地基要注意施工保養。

2.3本基礎頂面應和水平面一致。

三、 避雷接地裝置與電纜穿線管

3.1避雷接地極采用1根40×δ4mm的扁鐵條1.2m，上端打?10.5的孔，并且連接絕緣鋁線0.5m，兩端用扎頭扎好，扎頭孔徑為10.5，接地扁鐵條放在基礎中間?130范圍內，下端超出基礎50mm，上端超出50mm，此工作切不可疏忽。接地電阻應小于10Ω。

3.2電纜穿線管?25以上，可用PVC管，也可用鍍鋅鋼管以R180彎折而成。

四、 其它事項

4.1本基礎適用于地基承載力設計值f≥60KPa（f≥6tf/m²）和最大風力不超過11級的地區，但在山區和f<60KPa的軟弱地基的地區，地質狀況比較復雜時，應由當?shù)乜辈煸O(shè)計單位確定，本公司提供的“基礎構造配筋示意圖”僅供參考。

4.2本基礎應征得土建部門認可后，才能施工。

4.3本基礎規格比較適合于機器鉆坑的基礎，如果是人工挖坑，可以按照情況將基礎邊長加長一些、高度減一些。
